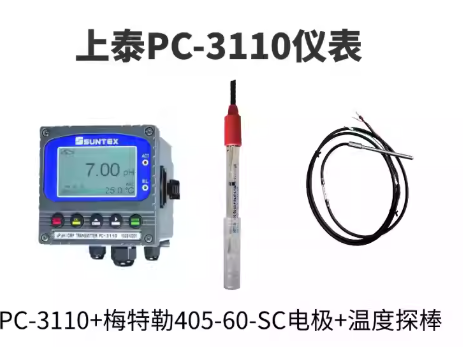

在工業水處理、環保監測以及實驗室自動化系統中，上泰儀表 PC-3110 憑借其卓越的穩定性和強大的控制功能，被公認為 pH/ORP 監測領域的“常青樹”。作為一名長期與流體控制設備打交道的創作者，我深知：一套完美的加藥系統，如果“大腦”接線出了差錯，那么再精準的計量泵也只能是“無頭蒼蠅”。

很多現場工程師在初次拿到 上泰儀表 PC-3110 時，面對背面密密麻麻的端子往往會感到一絲困惑。接錯電源會燒毀主板，接錯信號會導致讀數跳變，而繼電器的邏輯錯誤則可能引發藥劑溢出。今天，我就結合多年的 SEO 經驗與實戰技術總結，為您深度拆解 上泰儀表 PC-3110 如何接線，助您一文搞定安裝難題。

一、 接線前的“安全紅線”：如果你不想聽到主板爆裂聲

在探討 上泰儀表 PC-3110 如何接線 之前，必須先強調兩個物理層面的“硬邏輯”。

1. 電源適配性：PC-3110 采用的是寬電壓設計（通常為 100-240V AC），這意味著它能適應大多數工業用電環境。但請記住，絕對嚴禁錯接 380V 三相電。如果你的現場只有三相電，請務必只取其中一根火線和零線。
2. 抗干擾布局：傳感器信號線是極其微弱的高阻抗信號。在布線時，信號線必須與動力電線（如計量泵電纜、攪拌機電源）保持至少 20cm 以上的間距，且嚴禁共用同一根線槽。

二、 認識 PC-3110 的背面端子：邏輯分布圖

要掌握 上泰儀表 PC-3110 如何接線，首先要像理解地圖一樣理解其端子布局。PC-3110 的端子通常分為四個功能區：

• 電源區：負責儀表的動力供應。
• 傳感器區：負責 pH/ORP 電極及溫度探頭的信號采集。
• 輸出區：負責將測量數據轉換為 模擬信號。
• 控制區（繼電器）：負責聯動計量泵或報警裝置的高低點控制。

三、 第一步：動力之源——電源接線 (Terminals 1, 2)

這是 上泰儀表 PC-3110 如何接線 最基礎的一步。

• L（火線）與 N（零線）：通常連接在端子 1 和 2 上。雖然 PC-3110 內部有保險設計，但為了確保長壽命運行，建議在電源前端加裝一個 0.5A 的空氣開關或保險絲。
• 地線（Ground）：雖然主機外殼多為工程塑料，但內部電路的穩定性高度依賴于良好的接地。確保地線連接牢固，這能過濾掉 50Hz 的工頻干擾，防止讀數亂跳。

四、 第二步：精準感知的核心——傳感器接線 (Sensor Terminals)

傳感器接線是 上泰儀表 PC-3110 如何接線 中最具技術含量的部分。

1. pH/ORP 電極連接

上泰儀表通常采用 BNC 接頭（類似有線電視接頭）或硬連接端子。

• 中心軸線：傳輸 pH 或 ORP 的電動勢信號。
• 屏蔽層（Ref 參比）：連接至“Ref”端子。注意，剝開屏蔽線時，絕對不能讓細小的金屬絲接觸到中心線，否則會造成信號短路，儀表讀數將永遠卡在 pH 7.00 或 0mV。

2. 溫度補償探頭 (Pt1000/NTC)

為了實現精確的溫度補償，電極通常帶有三線制或兩線制的溫度探頭。

• 如果是 Pt1000，通常連接至對應的溫度端子。三線制接法能有效抵消導線電阻帶來的誤差，確保在高溫或低溫工況下， 補償邏輯依然準確。

五、 第三步：自動化聯動的關鍵——繼電器控制 (Terminals 3-8)

如果你需要利用儀表控制計量泵的啟停，那么這部分就是 上泰儀表 PC-3110 如何接線 的靈魂所在。

PC-3110 擁有兩組獨立的繼電器：Hi（高點） 和 Lo（低點）。

• Hi 點繼電器 (Terminals 3, 4, 5)：通常用于“加酸模式”。當 高于設定值（如 9.0）時，繼電器閉合，帶動加酸泵工作。
• Lo 點繼電器 (Terminals 6, 7, 8)：通常用于“加堿模式”。當 低于設定值（如 6.0）時，繼電器閉合，聯動加堿泵。

避坑細節：PC-3110 的繼電器是“干接點”（無壓開關）。這意味著你需要從電源線上引一根火線經過繼電器的常開觸點，再接到計量泵的火線上，形成一個完整的控制回路。

六、 第四步：數據遠傳——模擬量輸出 (Terminals 9, 10)

當需要將測量結果傳輸?shù)?PLC 或中控室時，你需要用到 模擬信號。

• 正負極 (Polarity)：端子 9 通常為正（），端子 10 為負（）。
• 負載能力：PC-3110 的電流輸出帶載能力通常在 500Ω 以?xún)?nèi)。如果傳輸距離超過 100 米，建議使用更高規格的屏蔽雙絞線，以降低沿程壓降。

七、 接線后的“終極巡檢”：800 小時與標定準則

學會了 上泰儀表 PC-3110 如何接線 僅僅是開始。在完成接線后，務必執行以下復核：

1. 緊固度檢查：確保所有端子螺絲已擰緊。在工業震動環境下，松動的端子會導致微弧火花，干擾弱電信號。
2. 密封性核實：如果是室外安裝，請確保電纜格蘭頭（電纜固定接頭）已鎖死，防止水汽順著線纜爬進儀表內部腐蝕電路。
3. 校準驗證：接線完成后，必須使用 pH 4.01、7.00、10.01 標準緩沖液進行三點校準。如果讀數響應遲鈍，請檢查 Ref 端子是否連接可靠。

八、 總結

掌握 上泰儀表 PC-3110 如何接線，本質上是掌握一套“動力與信號分離、邏輯與執行聯動”的工藝流程。

從 L/N 電源 的可靠接入，到 pH 電極 屏蔽層的精細處理，再到 繼電器 邏輯的自動化閉環，每一個端子的連接都決定了水質監測系統的本質安全。正如流體控制領域的老話所說：“三分設備，七分安裝。”一個規范的接線布局，能讓你的 上泰儀表 PC-3110 在處理強酸強堿的惡劣工況下，依然保持如手術刀般的精準。

常見問題解答 (FAQ)

Q1：PC-3110 屏幕顯示“Err”，但接線看起來沒問題，是怎么回事？答：這通常不是接線問題，而是“邏輯錯誤”。請檢查是否正在進行標定，而標定液的 pH 值超出了儀表的識別范圍。如果排除此點，請檢查電極線是否斷路，尤其是 BNC 接頭內部的焊點。

Q2：可以使用兩線制的溫度探頭連接 PC-3110 嗎？答：可以。將三線制端子中的兩個補償端短接即可，但長距離傳輸時（超過 10 米）建議使用三線制，以消除環境溫度對補償精度的干擾。

Q3：繼電器輸出可以帶動多大功率的泵？答：PC-3110 內部繼電器的觸點容量通常為 5A/250VAC。對于普通的電磁計量泵（如 SEKO, Prominent 的 20W 級別）可以直接帶動。但如果是驅動大功率攪拌機（超過 1kW），務必加裝交流接觸器，嚴禁用儀表繼電器直連，否則觸點會因電弧瞬時燒結。

Q4：為什么 4-20mA 信號傳到 PLC 的數值總是有偏差？答：首先檢查“量程對應關系”。PC-3110 菜單內定義的 4mA 和 20mA 對應的 值必須與 PLC 程序的縮放量程一致。其次，檢查是否存在共地干擾，必要時加裝信號隔離器。

Q5：PC-3110 接線端子燒焦了，還能修嗎？答：這通常是由于接線松動產生接觸電阻過大發熱，或是繼電器負載過重引起的。如果只是端子排燒焦，可以更換端子組件；如果涉及內部 PCB 走線熔斷，則需返廠進行專業維修。

創作者結語： 精準的監測始于每一個螺絲的擰緊。如果您對 PC-3110 的具體編程設置或傳感器選型仍有疑問，歡迎隨時探討。您是否需要我為您生成一份針對 PC-3110 的 pH 三點標定實操清單？
